水料比和澆注溫度在基準(zhǔn)配合比的基礎(chǔ)上，考察不同的水料比和澆注溫度對(duì)發(fā)氣的影響.基準(zhǔn)配合比：(水泥)=15%;(混灰)=25%;(尾礦)=60%;
試驗(yàn)結(jié)果

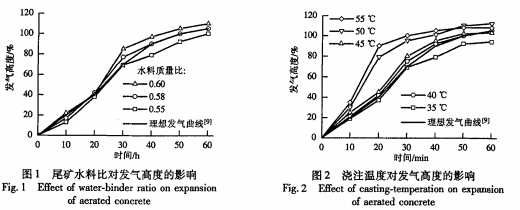

如圖1在滿足料漿工作性能的前提下，隨著水料比的增大，發(fā)氣效果有明顯改善.因?yàn)樗媳鹊淖兓沽鲃?dòng)度改變，發(fā)氣速度與稠化速度向兩個(gè)相反的方向變化.水料比增大，流動(dòng)度增加，料漿極限切應(yīng)力減小，發(fā)氣加速，稠化變慢.相反，當(dāng)水料比減小，料漿流動(dòng)度降低，塑粘性阻力增加，發(fā)氣減慢，稠化加快.當(dāng)水料比在0.58時(shí)，發(fā)氣速度較均勻，發(fā)氣曲線比較接近加氣混凝土Al粉理想發(fā)氣曲線.
由圖2可知，隨著溫度的升高，發(fā)氣高度也隨之增加，發(fā)氣速度和稠化速度均增加.相比之下，稠化速度受溫度的影響程度比發(fā)氣速度大.當(dāng)料漿溫度為35℃時(shí)，不能達(dá)到100%發(fā)氣.當(dāng)料漿低于35cc時(shí)，發(fā)氣速度與稠化速度慢.當(dāng)40—55℃時(shí)，稠化速度逐步增加，但料漿塑粘性阻力較小，發(fā)氣反應(yīng)加速，發(fā)氣劑利用充分，膨脹性能穩(wěn)定.當(dāng)高于55℃時(shí)，料漿塑粘阻力增大，流動(dòng)性喪失，發(fā)氣困難.當(dāng)澆注溫度40～45℃時(shí)，發(fā)氣速度較均勻，發(fā)氣鹽線比較接近加氣混凝土Al粉理想發(fā)氣曲線。因此，發(fā)氣膨脹較優(yōu)溫度范圍為40-45oC.料漿初始溫度由澆注用水溫度所決定，本試驗(yàn)中主要是通過溫度為60℃的熱水來滿足此要求
本文來自河南加氣磚設(shè)備網(wǎng)m.u5123.com。
聯(lián)系電話:13803857310
